Dây điện dân dụng

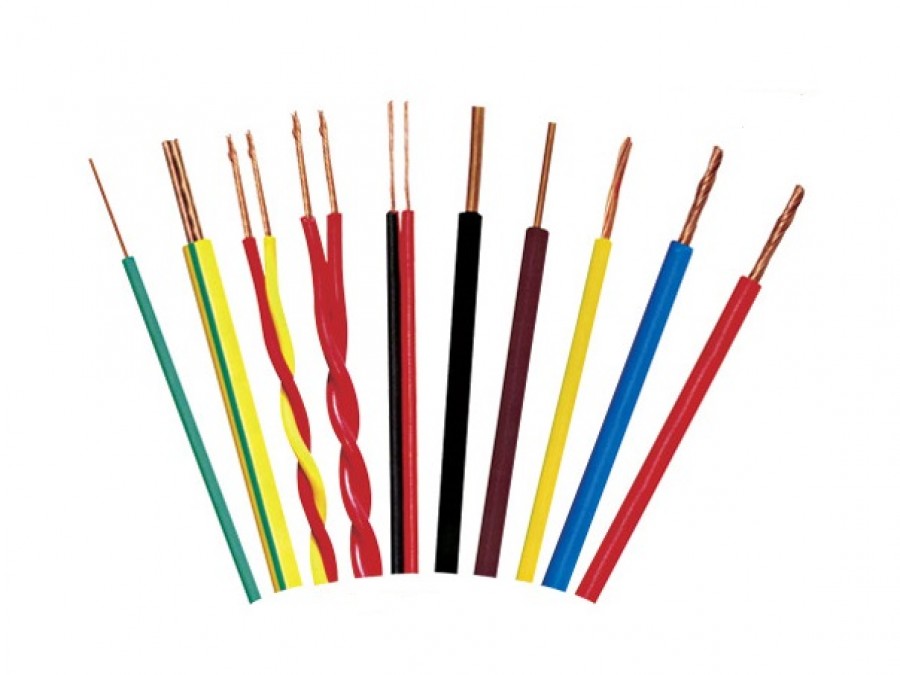

Dây điện dân dụng bọc nhựa PVC

Cu/PVC :Dây điện bọc nhựa PVC dùng cho các thiết bị điện trong nhà.
Dây điện bọc nhựa PVC dùng để lắp đặt trong ống cố định trên tường hoặc trên sàn; âm trong tường, trong trần hoặc trong sàn; lắp đặt trong ống cứng, chịu lực, chống rò rỉ và được chôn trong đất.

Mã SP:

Giá Bán:

  • Chia sẻ qua viber bài: Dây điện dân dụng bọc nhựa PVC

TỔNG QUAN



Dây điện bọc nhựa PVC dùng cho các thiết bị điện trong nhà.
Dây điện bọc nhựa PVC dùng để lắp đặt trong ống cố định trên tường hoặc trên sàn; âm trong tường, trong trần hoặc trong sàn; lắp đặt trong ống cứng, chịu lực, chống rò rỉ và được chôn trong đất.

TIÊU CHUẨN ÁP DỤNG



  • TCVN 6610-3 / IEC 60227-3
  • TCVN 6610-5 / IEC 60227-5
  • TCCS 10A
  • TCCS 10B
  • TCCS 10C
  • TCVN 6612 / IEC 60228

NHẬN BIẾT DÂY





CẤU TRÚC CÁP



CADIVI_07_VC_VA_VCm_VCmd_VCmo_Brochure_4pp_150822_Print

ĐẶC TÍNH KỸ THUẬT

TECHNICAL CHARACTERISTICS OF WIRE


Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.

  • Maximum conductor temperature for normal operation is 70OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160 OC:
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 160OC:



 5.1-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VC – 300/500 V

THEO TCVN 6610-3/IEC 60227-3

TECHNICAL CHARACTERISTICS OF VC – 300/500 V

ACCORDING TO TCVN 6610-3/IEC 60227-3



Ruột dẫn - Conductor

Chiều dày cách điện danh định

Đường kính tổng gần đúng (*)

Khối lượng dây gần đúng (*)

Tiết diện danh định

Kết cấu

Điện trở DC tối đa ở 200C

Nominal Area

Structure

Max. DC resistance at 200C

Nominal thickness of insulation

Approx. overall diameter

Approx. mass

mm2

N0 /mm

Ω/km

mm

mm

kg/km

0,5

1/0,80

36,0

0,6

2,0

8

0,75

1/0,97

24,5

0,6

2,2

11

1

1/1,13

18,1

0,6

2,3

14



5.2-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VC – 450/750 V

THEO TCVN 6610-3/IEC 60227-3

TECHNICAL CHARACTERISTICS OF VC – 450/750 V

ACCORDING TO TCVN 6610-3/IEC 60227-3



Ruột dẫn - Conductor

Chiều dày cách điện danh định

Đường kính tổng gần đúng (*)

Khối lượng dây gần đúng (*)

Tiết diện danh định

Kết cấu

Điện trở DC tối đa ở 200C

Nominal Area

Structure

Max. DC resistance at 200C

Nominal thickness of insulation

Approx. overall diameter

Approx. mass

mm2

N0 /mm

Ω/km

mm

mm

kg/km

1,5

1/1,38

12,1

0,7

2,8

20

2,5

1/1,77

7,41

0,8

3,4

31

4

1/2,24

4,61

0,8

3,8

46

6

1/2,74

3,08

0,8

4,3

66

10

1/3,56

1,83

1,0

5,6

110




5.3-ĐẶC TÍNH KỸ THUẬT CỦA DÂY VC – 0,6/1 kV                    TECHNICAL CHARACTERISTICS OF VC – 0,6/1 kV

THEO TCCS 10B                                                                      ACCORDING TO CADIVI STANDARD TCCS 10B



Ruột dẫn - Conductor

Chiều dày cách điện danh định

Đường kính tổng gần đúng (*)

Khối lượng dây gần đúng (*)

Tiết diện danh định

Kết cấu

Điện trở DC tối đa ở 200C

Nominal Area

Structure

Max. DC resistance at 200C

Nominal thickness of insulation

Approx. overall diameter

Approx. mass

mm2

N0 /mm

Ω/km

mm

mm

kg/km

2

1/1,60

8,92

0,8

3,2

27

3

1/2,00

5,65

0,8

3,6

38

7

1/3,00

2,52

1,0

5,0

81
